Базовый комплект «Стек-НС2.х» ID:106/107/108

Предложенный инженерами нашей компанией термин «информационный сейф» означает комплекс технических средств, обеспечивающих защиту от НСД к информации путем уничтожения последней при обнаружении попытки НСД. Функционально информационный сейф в общем случае состоит из: - системы физической защиты носителя информации («прочный корпус»= контейнер, помещение); - системы инициализации (датчиков вторжения, устройства управления, подсистемы аутентификации); - ядро комплекса - система гарантированного (экстренного) стирания информации.    Изделия "Стек-НС2.х" разработаны и выпускаются ЗАО «Анна» для использования в качества ядра комплекса технических средств (ТС) гарантированного (экстренного) уничтожения информации, записанной хранящейся в накопителях на жестких магнитных дисках (в т.ч.

эксплуатируемых в момент стирания),

в случае попытки НСД.

Основными особенностями комплексов "Стек-НС2.х" являются:
■ возможность долговременной (круглосуточной) эксплуатации НЖМД, постоянно находящихся в рабочих камерах устройств, обусловленная надежными теплоотводом, механическим креплением НЖМД и защитой от случайного пуска устройства;
■ возможность не только «ручной», но и автоматической инициализации стирания;
■ возможность удаленного управления устройством (изменения режимов его работы, инициализации и мониторинга состояния);
■ возможность нормального функционирования аппаратуры при перерывах сетевого электропитания.   Внимание! Из-за особенностей хранения информации о разметке на современных НЖМД, после стирания информации на них при помощи комплексов серии "Стек-НСА2.х" дальнейшее их применение, как правило, не представляется возможным.   Для обеспечения необходимой гибкости при создании информационных сейфов, комплексы "Стек-НС2.х" строятся по модульному принципу. В минимальный набор модулей, который обеспечивает выполнение основной функции, должны быть включены: - один из стирающих модулей семейства НС2.х; - модуль электропитания и управления (Модуль БП).   В настоящее время выпускаются следующие версии изделий "Стек-НС2.х": - модель "Стек-НС2.1"на базе однокамерного стирающего модуля НС2.1 (ID 107xx), ориентированная на защиту одиночных НЖМД с продольным и наклонным типом записи; - модель "Стек-НС2.2"на базе двухкамерного стирающего модуля НС2.2 (ID 108xx), ориентированная на защиту НЖМД, входящих в состав небольших RAID-массивов, состоящих из 2 и более НЖМД с продольным (наклонным) типом записи.   В базовый комплект поставки комплекса «Стек-НС2.1» ID 106/107 (см. рис.1 ) входят: - модуль НС2.1 (ID 107); - модуль БП (ID 106); - аккумулятор 12 В, 2.3 Ач (устанавливается внутрь модуля БП, цена включена в цену последнего).

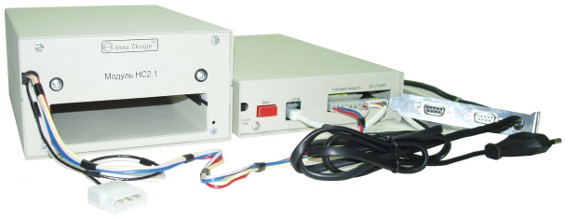

Рис .1. Модель «Стек-НС2.1» (ID 106/107)

  В базовый комплект поставки комплекса «Стек-НС2.2» ID 106/108 (см рис 2 входят: - модуль НС2.2 (ID 108); - модуль БП (ID 106); - аккумулятор 12 В, 2.3 Ач (устанавливается внутрь модуля БП, цена включена в цену последнего).

Рис .2. Модель «Стек-НС2.2» (ID 106/108)

   Основные технические характеристики комплексов "Стек-НС2.х"

Примечания: 1) Электропитание вентиляторов (12В), охлаждающих НЖМД, осуществляется от сетевого адаптера, входящего в состав компьютера. 2) В скобках указана продолжительность работы при электропитании от комплекса модуля «Соната-ДУ3.GSM» (ID508). 3)Тепловая мощность, выделяемая НЖМД с приемлемой для данных тепловых расчетов точностью, может быть численно приравнена к средней мощности, потребляемой НЖМД от компьютера.   При монтаже комплекса, защищаемые НЖМД необходимо устанавливать в специальные рабочие камеры стирающих модулей и фиксировать винтами на специальных салазках. Обдув НЖМД, помещенных в стирающие модули, осуществляется дополнительными вентиляторами. Конфигурация рабочих камер и производительность вентиляторов выбрана таким образом, что бы обеспечить нормальный тепловой режим эксплуатации НЖМД. На рис. 3, линия 2 представлена зависимость дополнительного разогрева («перегрева») НЖМД T, работающего в камере стирающего модуля, от подводимой к нему электрической мощности. Если исходить из того, что типовое значение максимальной рабочей температуры дисков НЖМД составляет 55˚С, то максимальная температура воздуха, захватываемого вентиляторами модулей НС2.х, не должна превышать величину:

   T_max= 55˚С - Т.

Подтверждением эффективности теплоотвода от НЖМД в стирающем модуле НС2.х, является то, что угол наклона линии 1 (см рис. 3) выше угла наклона линии 2. Это означает, что разогрев НЖМД до критической температуры вне модуля НС2.1 произойдет при меньшем значении температуры окружающей среды.

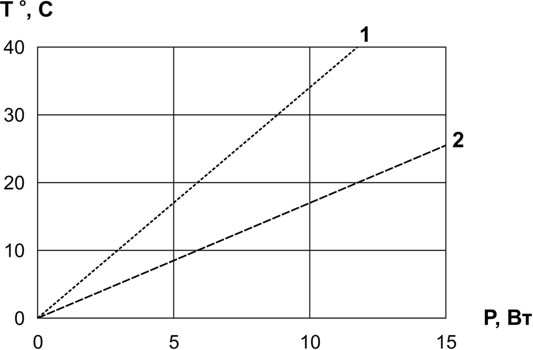

	1 - нагрев НЖМД, при работе в типовом компьютерном корпусе; 2 - нагрев НЖМД при работе в устройстве "Стек-НС2.х".
Рис. 3. Зависимость дополнительного (по отношению к температуре окружающей среды) нагрева НЖМД от потребляемой им электрической мощности.

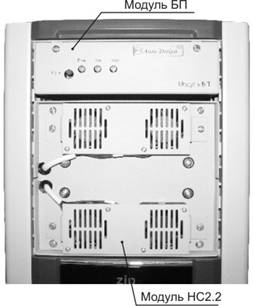

Конструктивно модули комплекса "Стек-НС2.х" ориентированы на установку внутри системного блока ПЭВМ в пятидюймовые отсеки. Вариант установки базового комплекта комплекса "Стек-НС2.2" в корпусе «мидитауэр» представлен на рис 5. При таком размещении комплекс занимает: - модель "Стек-НС2.1" - 3 пятидюймовых отсека; - модель "Стек-НС2.2" - 4 пятидюймовых отсека.

Без

дополнительного оборудования

возможности комплекса «Стек-НС2.х» очень ограничены

. В частности:

-

инициализация комплексов возможна только в «ручном режиме» (кнопки «Пуск» на передней панели модуля БП); - информацию о состоянии и режиме работы комплекса можно считывать только со светодиодных индикаторов, расположенных на передней панели Модуля БП. (см. рис 5); - при пропадании сетевого электропитания автономное электропитание обеспечивается только для модулей базового комплекта и небольшой дополнительной нагрузки.
